Scania P124G-420 - Brdr. Dyring

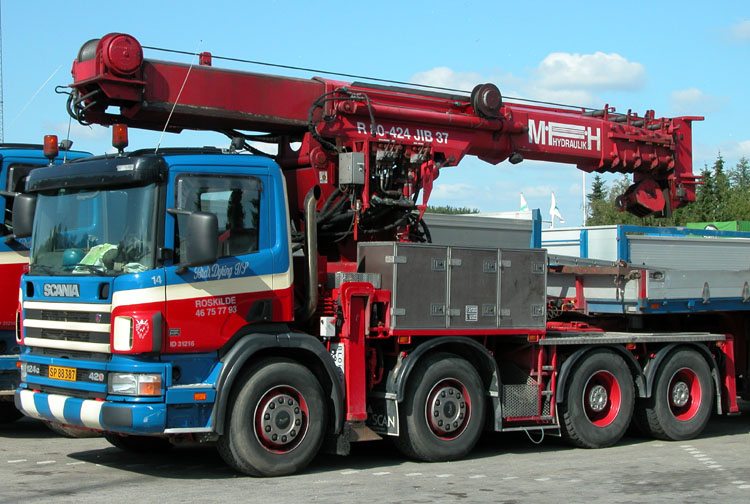

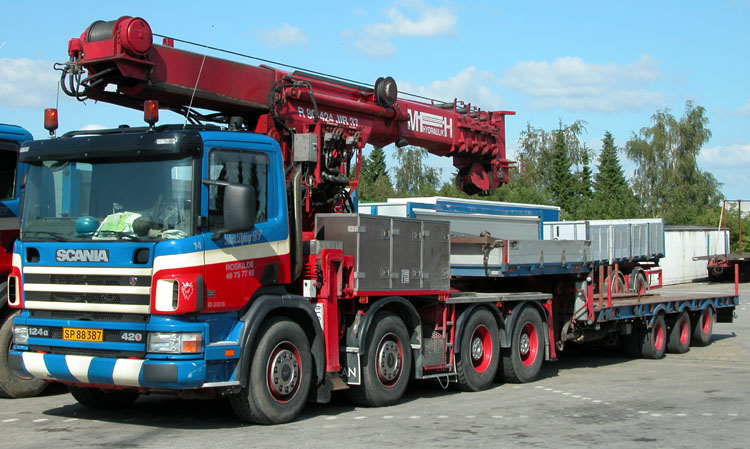

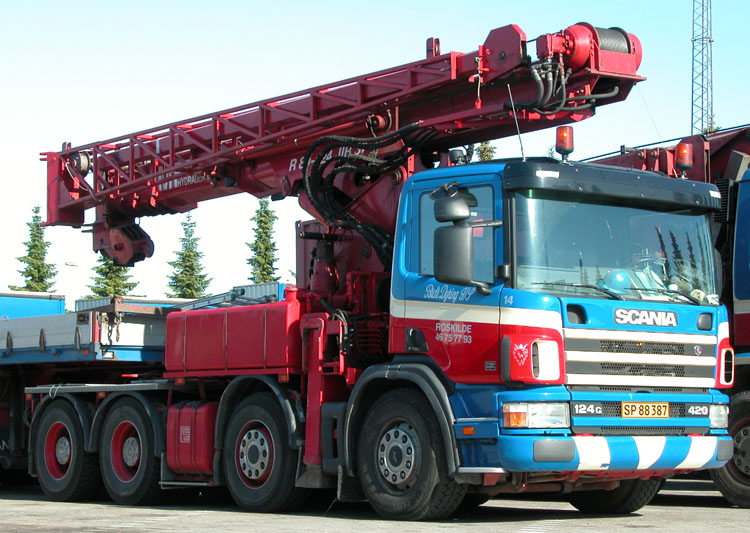

Bij Brdr. Dyring uit Roskilde (DK) loopt deze speciale Scania P124G-420 8x4 trekker met telescoopkraan.

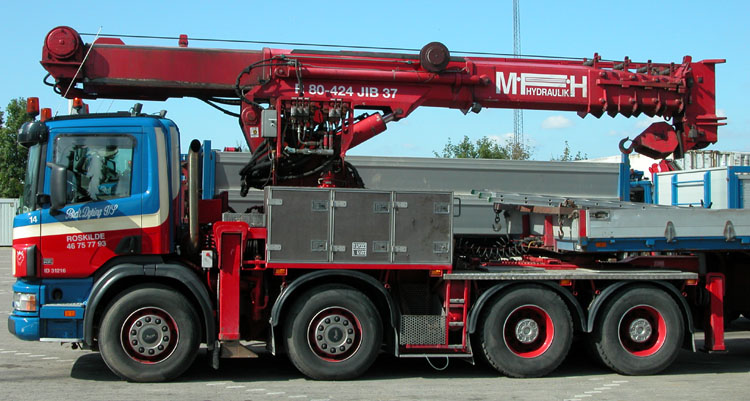

De kraan is een constructie van MFH Hydraulik uit Kolding, een firma die helaas niet meer bestaat. De kraan is van het type R80-424 JIB 37. Betekenis: 80 ton/mtr, 4x telescoperend tot 24 meter en met jib tot 37 meter.

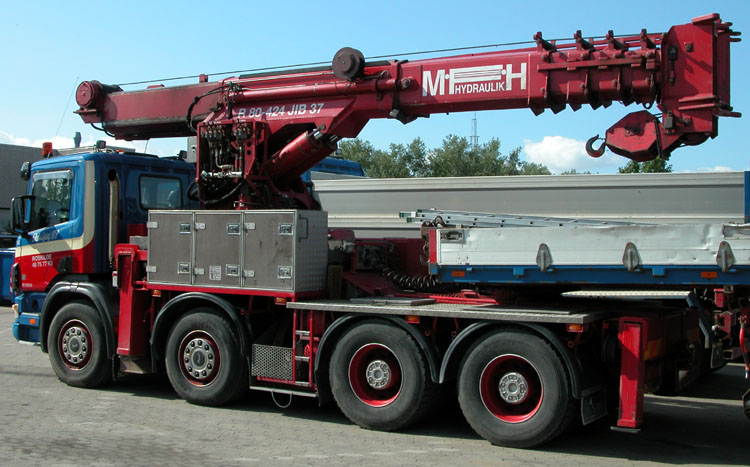

Aan de zijkant van de giek is een kleine cylinder te zien, aan de andere kant van de giek is er nog een gemonteerd. Hiermee wordt de gehele giek verschoven. Tijdens wegtransport, zoals hier afgebeeld, wordt de giek naar achteren (dus, in de rijrichting naar voren) getrokken om zo over het dak van de cabine te komen. Hierdoor blijft de kraan binnen de lengte van de truck en hangt tijdens het transport over de zwanehals.

Hieronder een paar voorbeelden van hijswaarden uit de hijstabel.
Hijswaarden met giek op 15 graden:
6,2 mtr vlucht / 5 mtr hoogte - 12,5 ton
15 mtr vlucht / 7,5 mtr hoogte - 4,5 ton
23,5 mtr vlucht / 10 mtr hoogte - 2,5 ton
Hijswaarden met giek op 45 graden:
4,5 mtr vlucht / 8 mtr hoogte - 14,5 ton
10,8 mtr vlucht / 14,3 mtr hoogte - 5,1 ton
17 mtr vlucht / 21 mtr hoogte - 3 ton
Hijswaarden met giek op 60 graden:
3 mtr vlucht / 9 mtr hoogte - 17,5 ton
12 mtr vlucht / 25 mtr hoogte - 3,5 ton

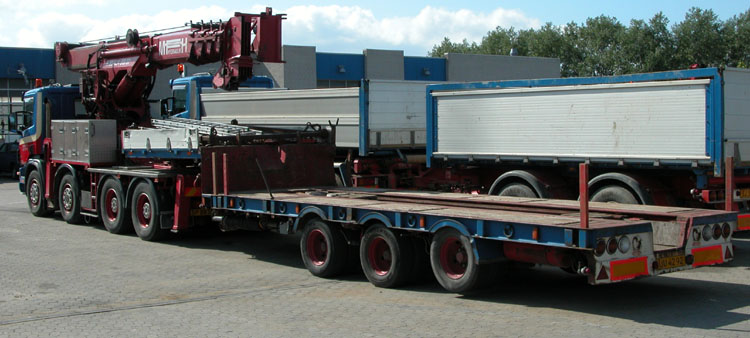

Achter de Scania hangt een 3-assige Dapa semi dieplader. Deze is voorzien van een goot in het midden zodat er zeer goed boten mee getransporteerd kunnen worden.

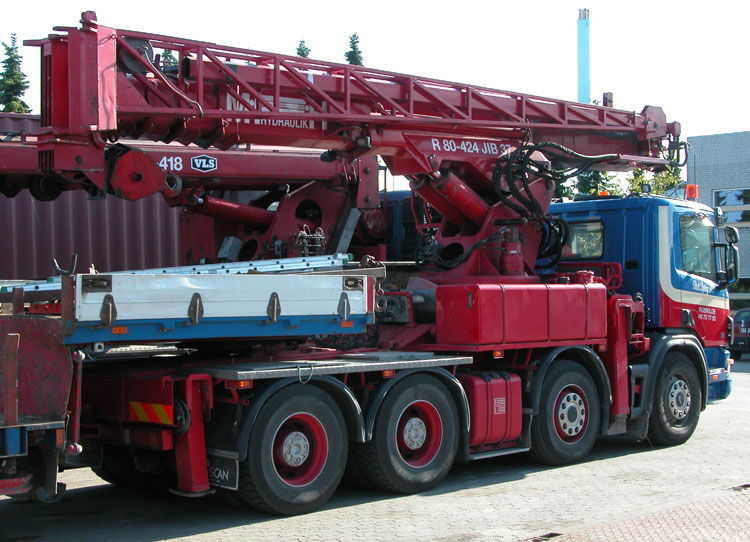

De kraan is ook nog voorzien van een klapjib met uitschuifdeel (te zien in het vakwerkdeel). Deze jib geeft een reikwijdte van 37 meter (0,6 ton last) en een werkhoogte van 41,5 meter (2,2 ton last). Hij kan zowel onder dezelfde hoek als de hoofdmast gebruikt worden of 15 graden naar beneden geknikt worden. Aan deze kant is de grote olietank boven op het chassis gemonteerd, tussen de assen hangt de dieseltank.

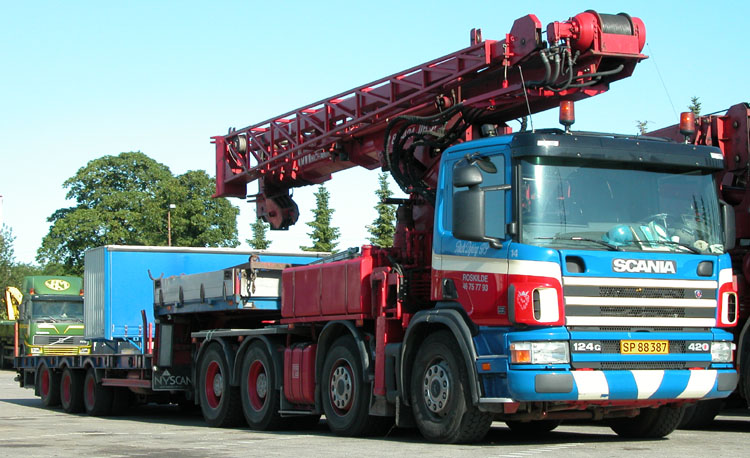

De lier is aan de achterkant van de telescoopmast gemonteerd zodat hij met de mast mee kan schuiven.

Vroeger waren er in Denemarken meerdere MFH kranen in inzet, maar inmiddels zijn ze zeer zeldzaam geworden.

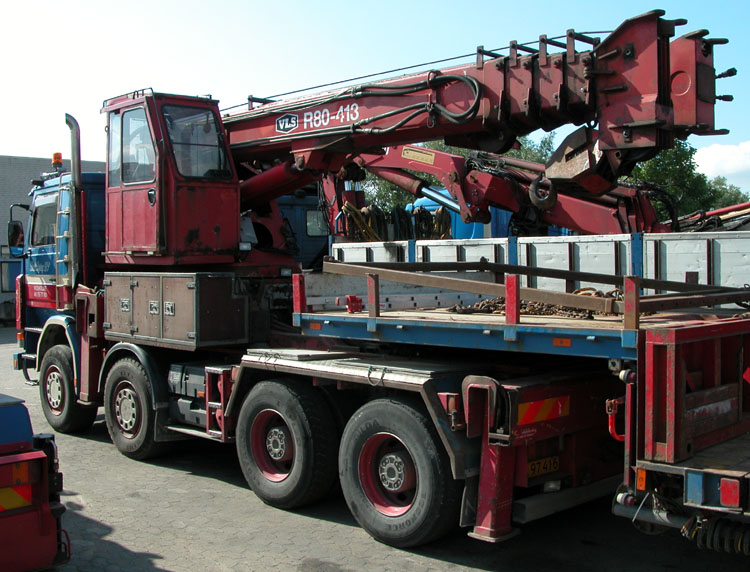

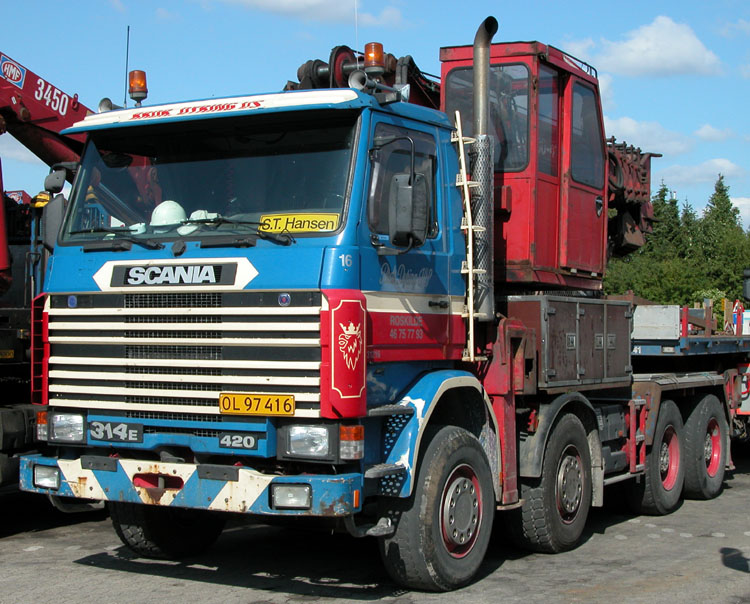

Dit is een oudere variant van de MFH kranen. Hij is op een Scania R143E-420 8x4 gemonteerd en heeft geen verschuifbare telescoopmast.

Ondanks dat de typeaanduiding R80-418 is, heeft de kraan een hijscapaciteit van 100 ton/mtr. De kraan schuift 4x uit tot 18 meter en bereikt met de 3-delige jib een reikwijdte van 33 meter. Hieronder nog enige hijswaarden:
4,5 mtr vlucht / 4,2 mtr hoogte - 22 ton
18,5 mtr vlucht / 6,5 mtr hoogte - 4,3 ton
33 mtr vlucht / 9 mtr hoogte - 1 ton
9 mtr vlucht / 21 mtr hoogte - 7 ton
11 mtr vlucht / 36 mtr hoogte - 2 ton

Brdr. Dyring beschikt over een nog zwaardere uitvoering met 130 ton/mtr hijscapaciteit, hierover binnenkort meer.
