Scania R500 - Brouwer Zwaartransport

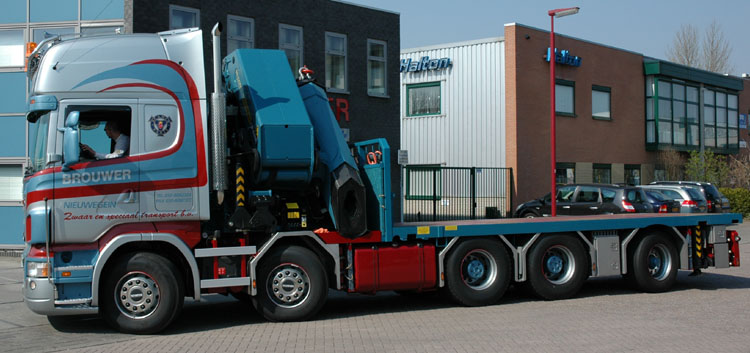

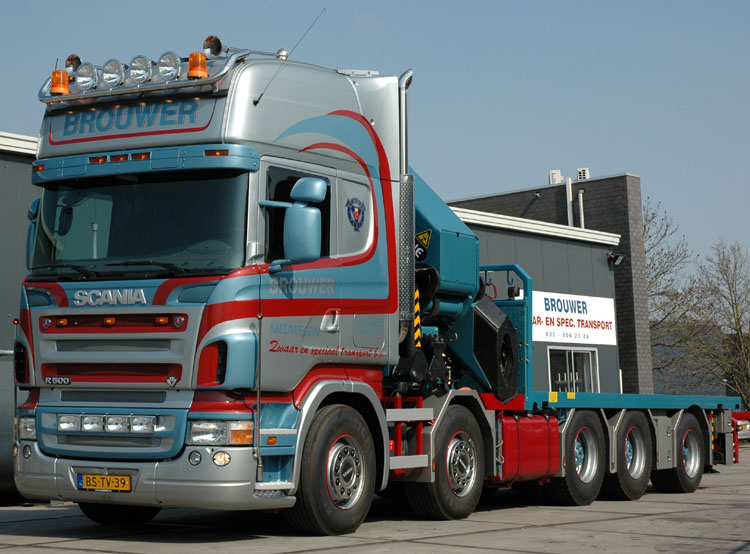

In maart 2007 heeft Brouwer Speciaaltransport uit Nieuwegein deze Scania R500 10x4 bakwagen in gebruik genomen.

De truck is ontstaan uit een standaard 8x4 bakwagen. Es is in Nederland bij Scania Beers B.V. een gestuurde 5e as achteraan het chassis gemonteerd.

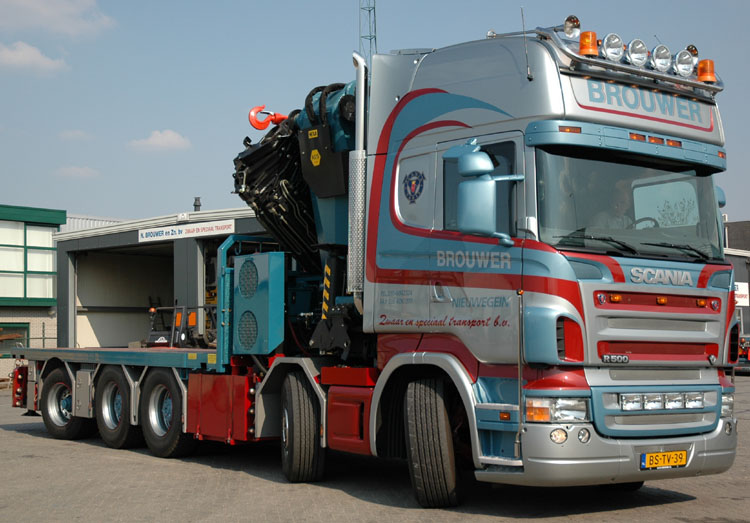

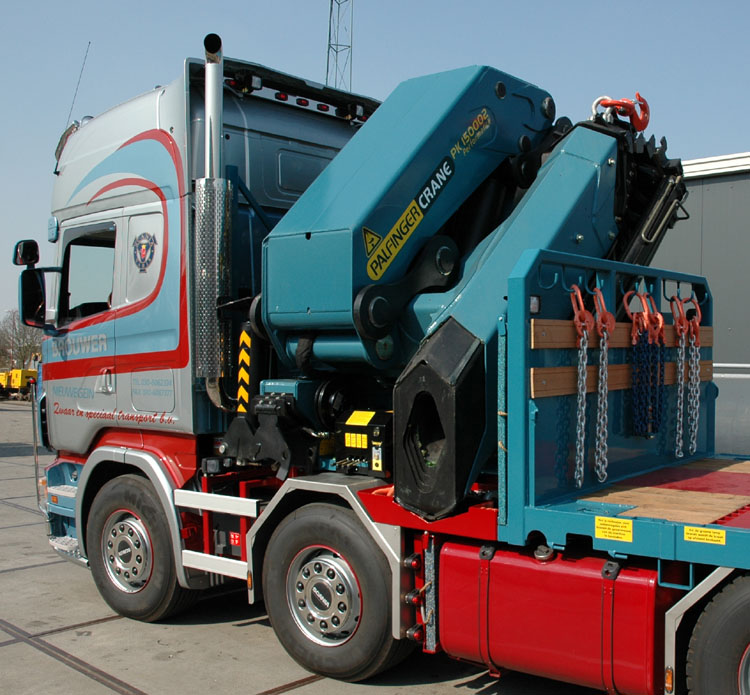

Achter de cabine werd door VDA Konstruktie een Palfinger PK150002 gemonteerd. Het is een speciale uitvoering, de kraan is namelijk direct boven de steunpoten gemonteerd. Dit is normaal alleen mogelijk t/m de 100002. Dit is de eerste PK150002 die op deze manier gebouwd werd. Groot voordeel is natuurlijk dat de kraan duidelijk minder inbouwruimte benodigd. Ook is deze kraan lichter dan een uitvoering waar de kraan achter de steunpoten staat.

Het is een PK150002 G, wat betekent dat de mast 8x hydraulisch uitschuift. Deze uitvoering heeft een reikwijdte van 18,8 meter en tilt daar nog 4,8 ton. Dichterbij, b.v. op 12,4 meter, tilt de kraan 7,54 ton of 11,5 ton op 8,6 meter. Het maximale hijsmoment ligt bij 105,4 ton/mtr.

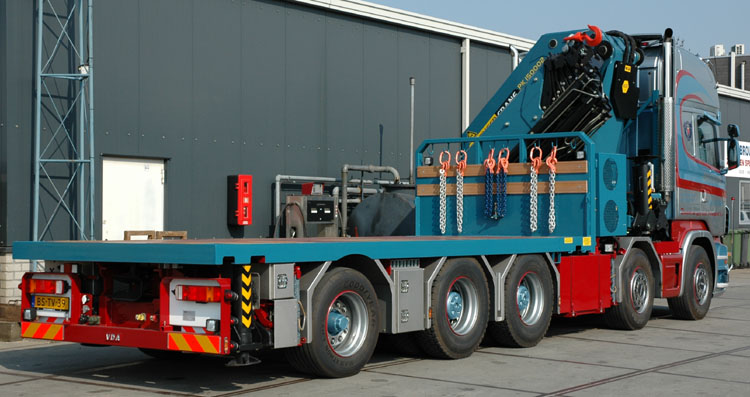

De compactheid van de kraan is belangrijk omdat er nog een laadvloer gemonteerd moest worden waarop een 20 voets container getransporteerd kan worden.

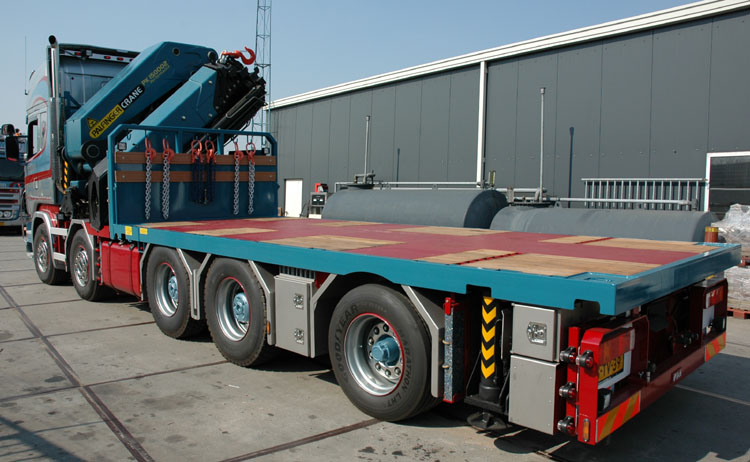

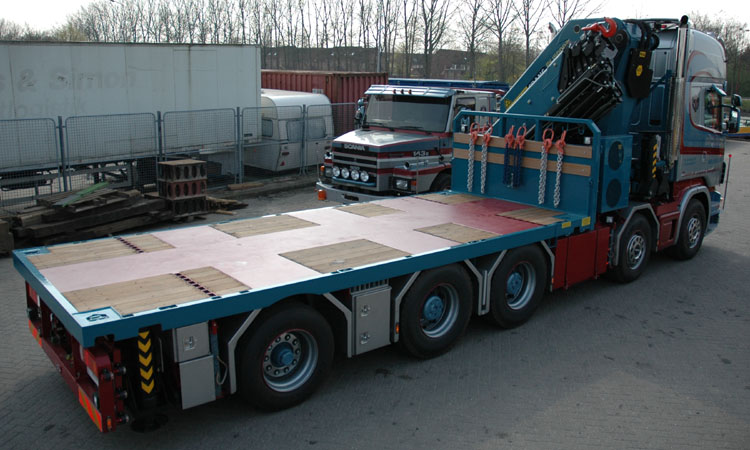

Deze laadvloer is grotendeels van staal gemaakt omdat er ook regelmatig zware spoorwegmachines op getransporteerd worden. Deze veroorzaken hoge puntlasten die door de sterke vloer opgevangen worden.

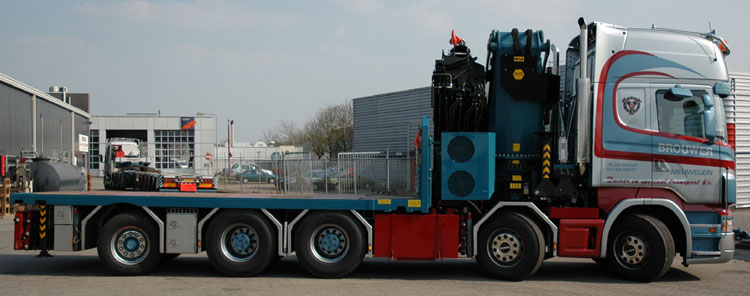

Door het 5-assige chassis, de sterke Palfinger en de robuuste opbouw komt het nodige gewicht tesamen. Het eigengewicht van deze truck ligt dan ook bij ongeveer 36 ton. Aan de achterkant is nog een aanhangwagenkoppeling gemonteerd zodat er met een 3-assige aanhangwagen gereden kan worden.

De 47 ton totaalgewicht wordt bereikt met de volgende aslasten: 2 voorassen van 9 ton, tandem met 19 ton en 10 ton op de naloopas.

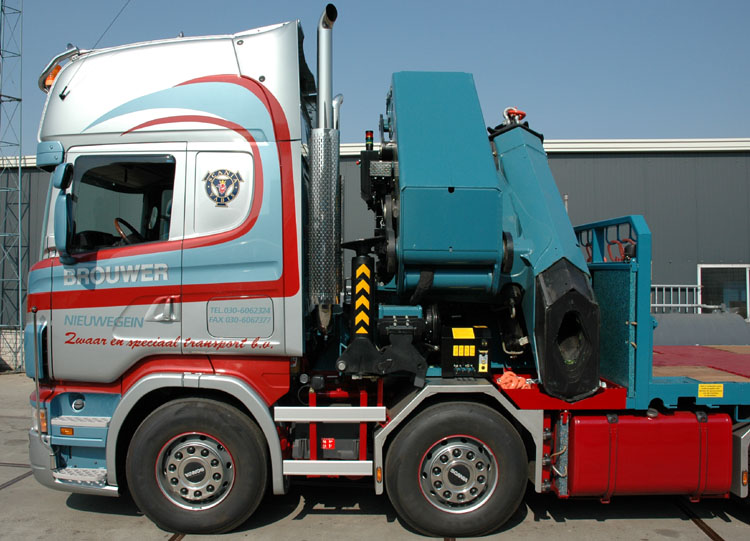

Hier is nogmaals de compacte inbouwmaat van de Palfinger te zien. Tussen kraan en cabine werden fraaie staande uitlaten gemonteerd. De koelers van de kraan werden aan deze kant geplaats, evenals de olietank die hier aan het chassis hangt. Achter de oliekoelers staat nog een olietankje voor de elektrisch-hydraulisch sturende achteras.

Deze truck was in een aflevering van RTL Transportwereld te zien, klik hier om de 2 programmadelen te bekijken.
Het betreft de titels: Palfinger Autolaadkraan I & Palfinger Autolaadkraan II
