MAN TGA 41.480 - Jellinek KG

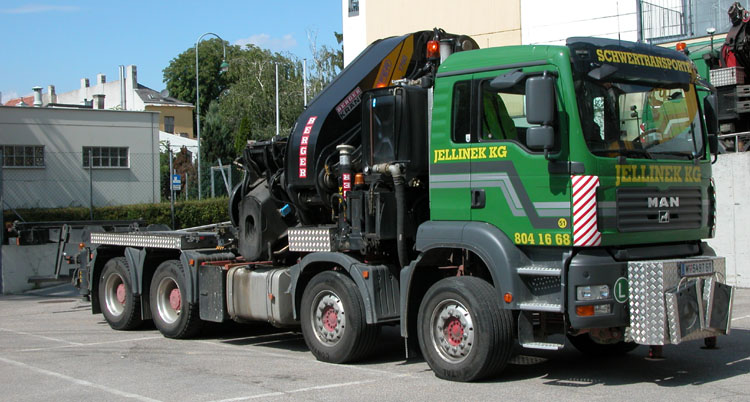

In 2005 heeft de Firma Jellinek KG uit Wenen (A) deze nieuwe MAN TGA 41.480 8x4 trekker aan het wagenpark toegevoegd.

De truck is uitgerust met de eerste in Oostenrijk geleverde Effer 1750 kraan. Deze is door de firma Berger opgebouwd.

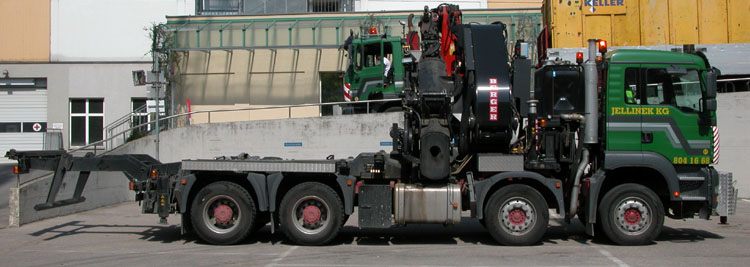

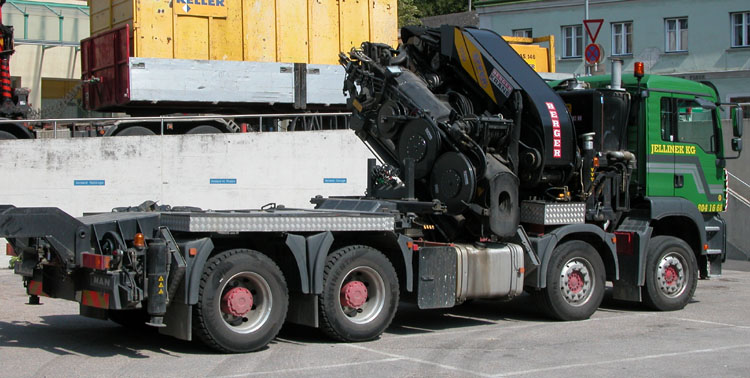

De truck is hier voorzien van een chassisverlenging die het mogelijk maakt om met deze trekker ook een 20 voets container te transporteren. Hiervoor moet de schotel gedemonteerd worden. Deze verlenging is achter aan het chassis gemonteerd en kan afgenomen worden.

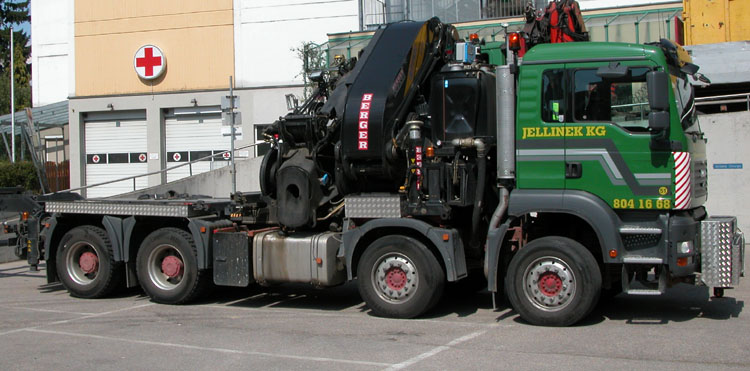

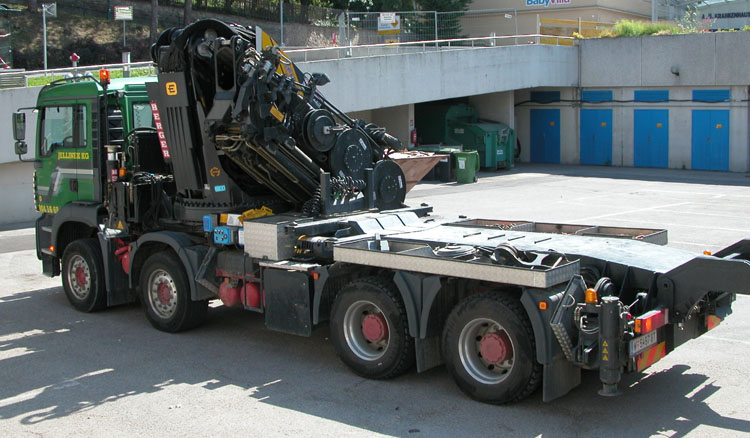

Het betreft de normale versie van de Effer 1750, deze kan achter de cabine opgevouwen worden. Het is een 1750-8S, een 8x hydraulisch uitschuivende kraan met een hydraulische reikwijdte van 20 meter. Op die afstand wordt nog 5,3 ton gehesen. Het hijsvermogen van deze kraan ligt bij 120 ton/meter.

Bij de kraan hoort ook nog een 6x hydraulisch uitschuivende jib die de reikwijdte vergroot tot 32 meter.

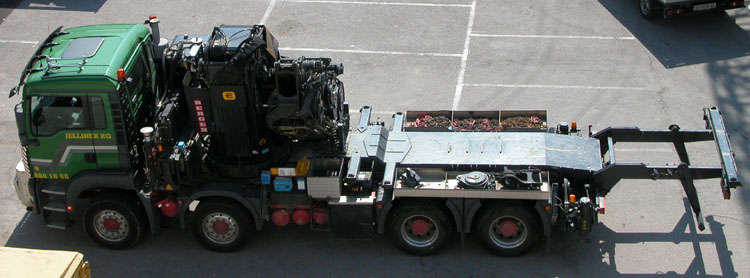

Een bovenaanzicht toont goed de indrukwekkende afmetingen van de kraan. Ook is hier goed het containerframe te zien. Boven de achterassen zijn grote kettingbakken gemonteerd. In plaats van een container kan ook een kleine laadbak gemonteerd worden.

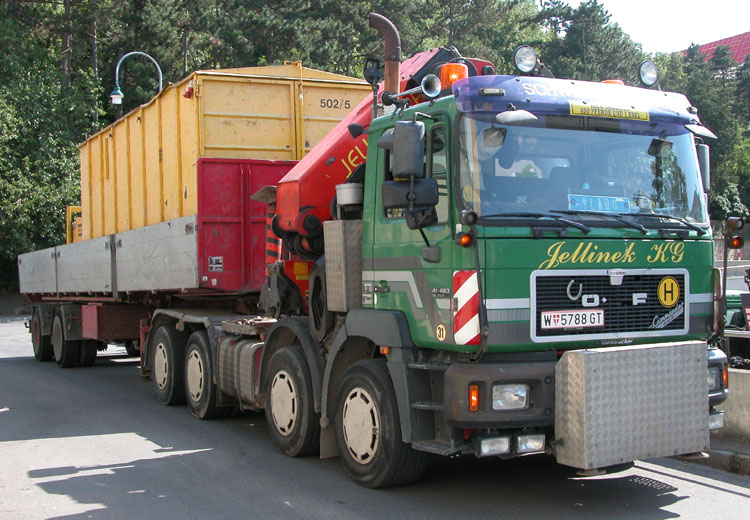

De kraan moest een aantal onderdelen van een betonpompinstallatie lossen. De eerste lading werd aangevoerd met deze MAN 41.463 8x4 met daarop een Palfinger PK 66000.

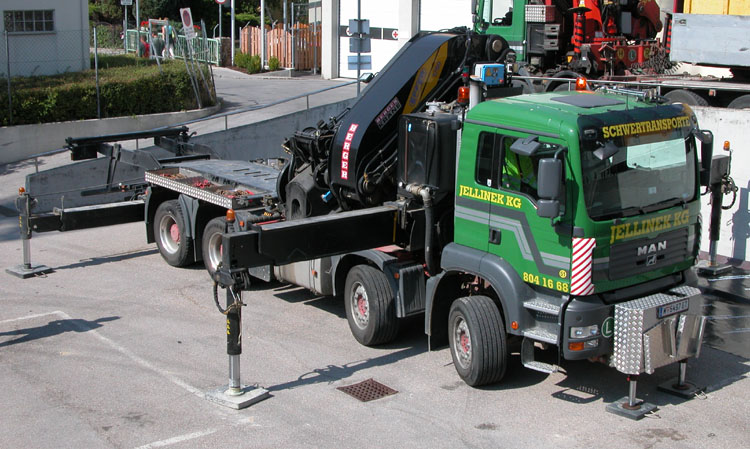

De kraan wordt voorbereid voor de eerste hijs. Hij heeft in totaal 6 steunpoten, 2 achter aan het chassis, 2 bij de kraan en 2 aan de voorbumper.

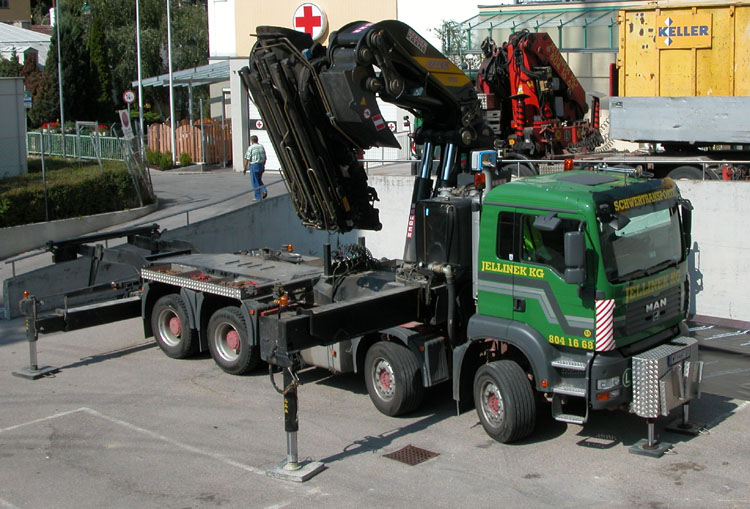

De truck is afgestempeld en de kraan kan uitgevouwen worden.

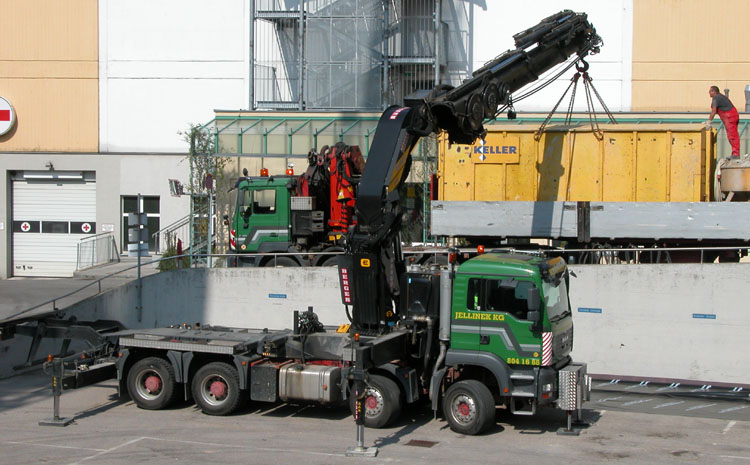

De eerste container met materiaal wordt aangeslagen...

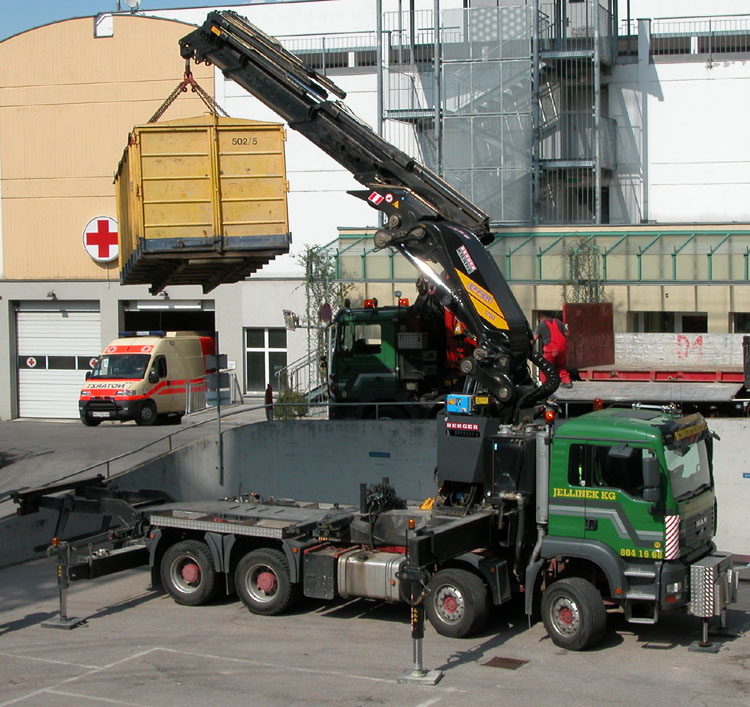

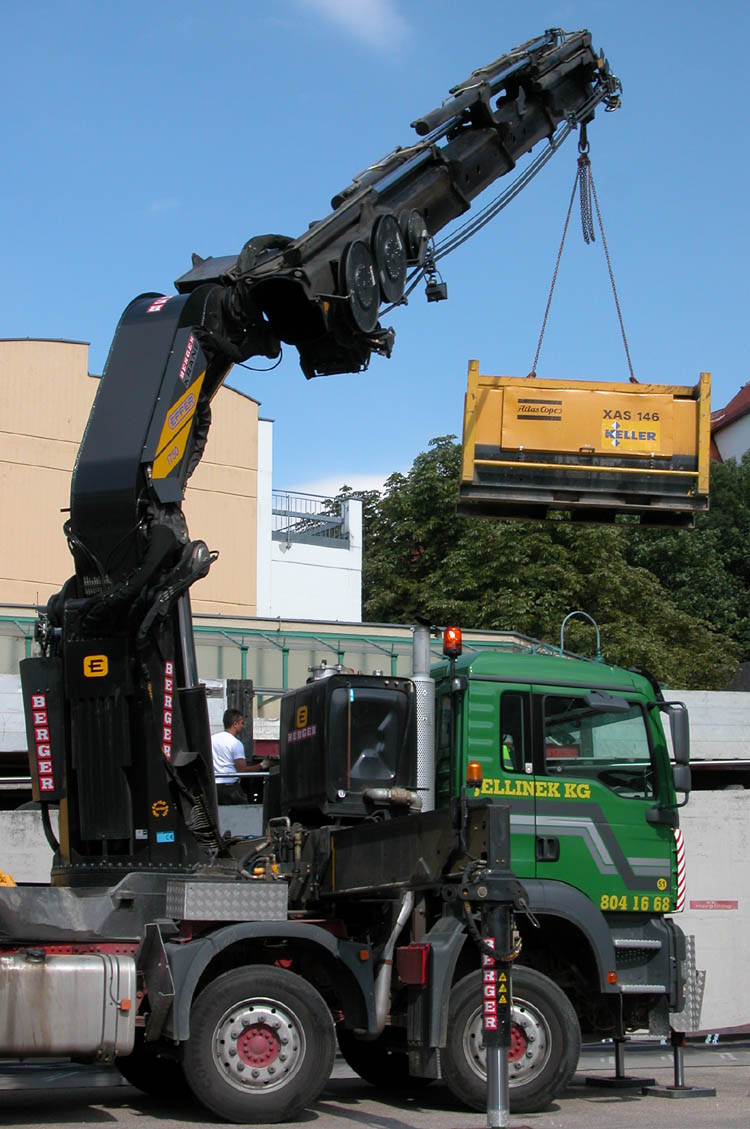

... van de oplegger gehesen ...

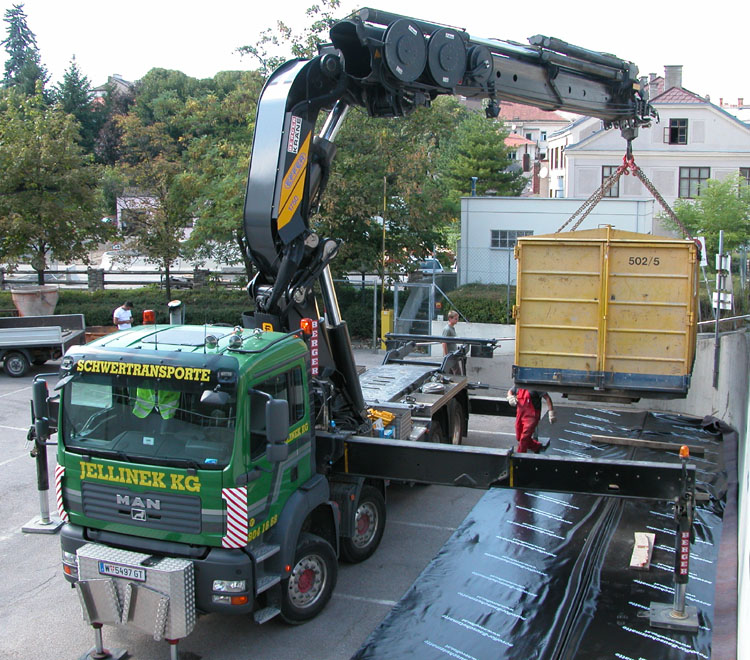

... en tussen de truck en de muur neergezet.

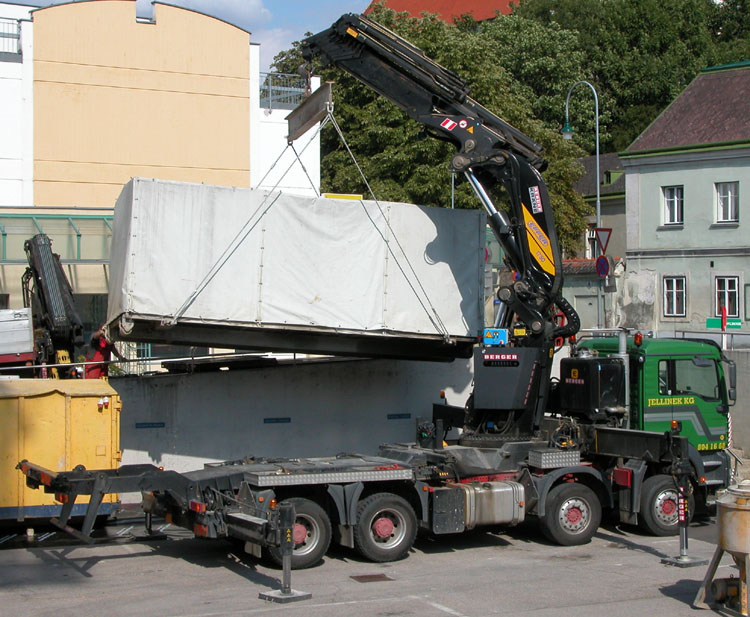

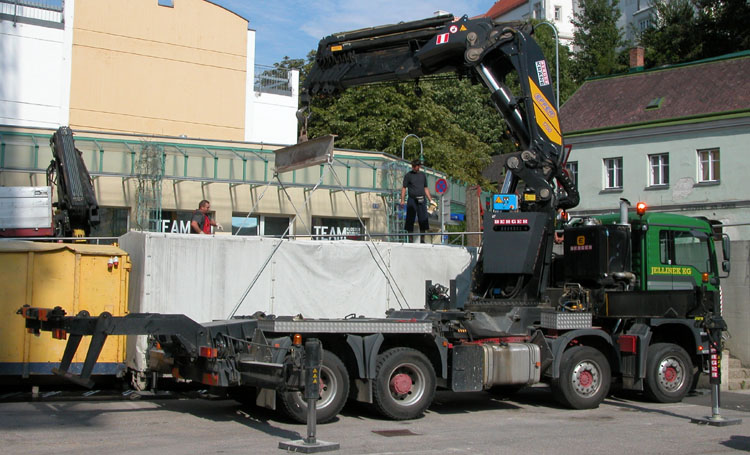

Daarna werden nog enkele kleine onderdelen van de oplegger gehaald. Boven de steunpoten staat de grote olietank.

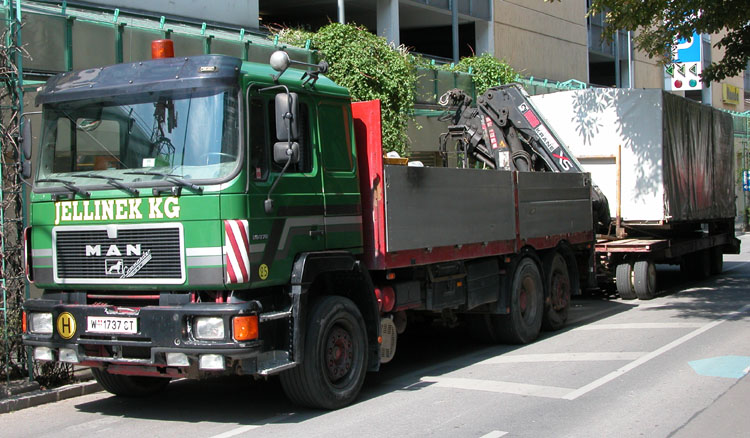

De tweede lading werd gebracht door deze MAN 26.372 6x2 met achterop gemonteerde Hiab kraan.

Deze had het zwaarste onderdeel bij zich, de pomp zelf. Deze weegt ongeveer 15 ton.

Hiervoor werd een evenaar gebruikt omdat de hijspunten zeer laag gemonteerd zijn.
