MAN TGA 41.480 - Meister

Aan het eind van 2007 werd deze MAN 41.480 aan het wagenpark van Meister Kranservice uit Dieburg (D) toegevoegd.

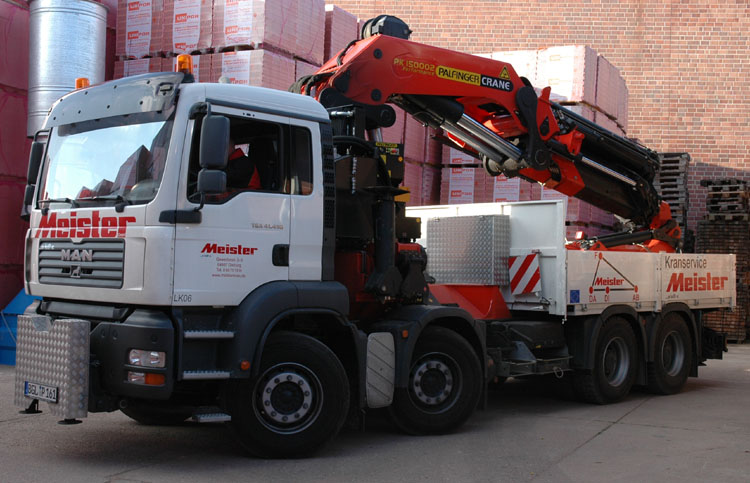

De MAN is een 8x4 bakwagen die uitgerust is met een Palfinger PK150002 kraan.

Het is de zwaarste laadkraan in het wagenpark, waarin ook 3 Palfinger PK100002 kranen voorhanden zijn.

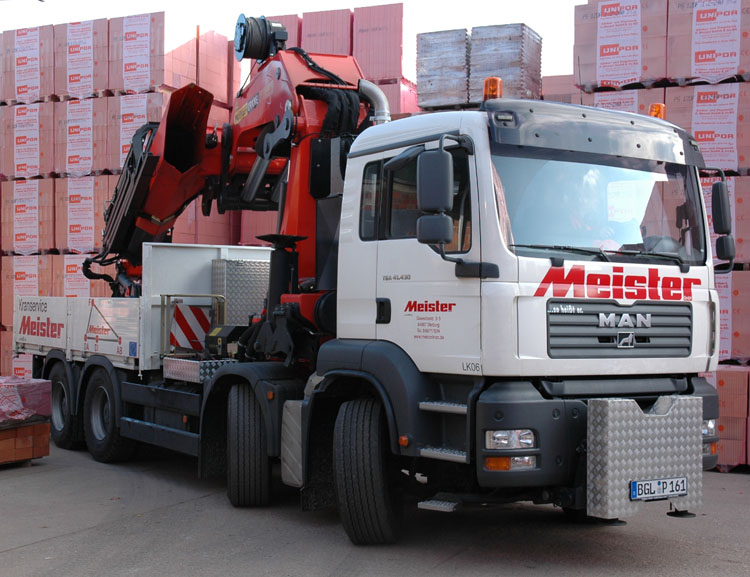

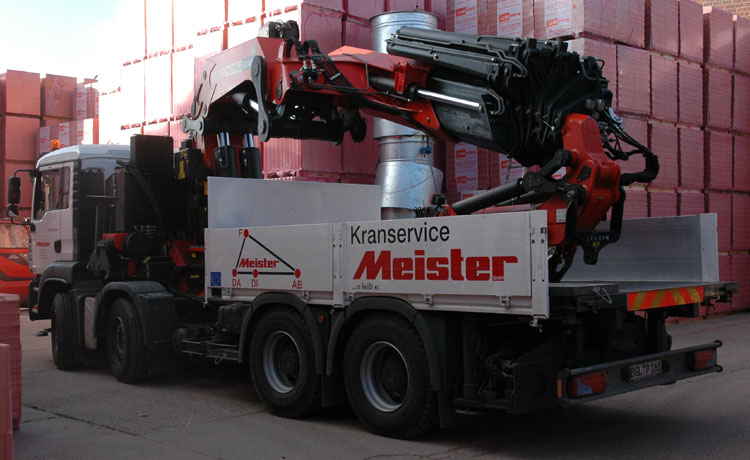

Hier is de MAN bij een dakpannen fabriek om een onderdeel voor de ventilatie op het dak te installeren. Allereerst moet de truck op de juiste locatie gezet worden.

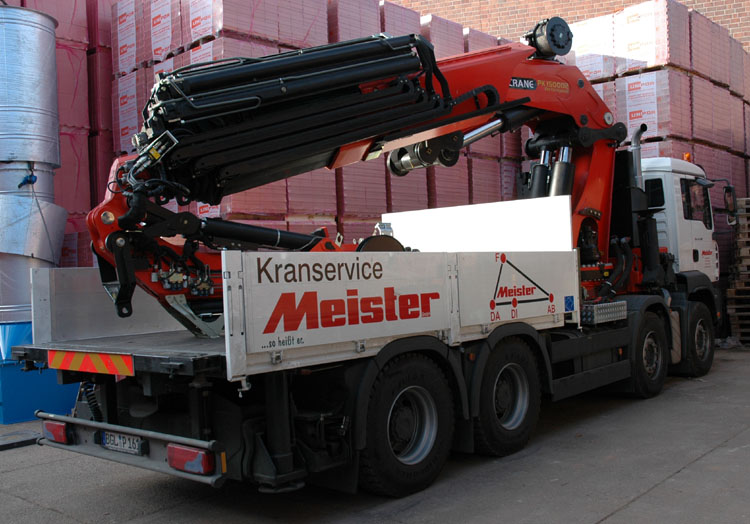

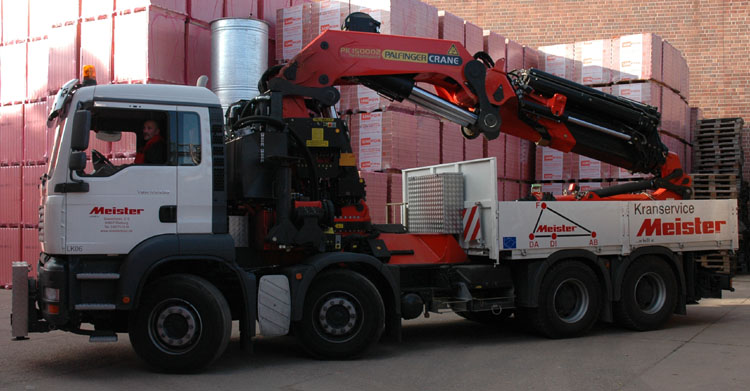

De kraan is een PK150002 G met een PJ170E jib welke de Dual Power optie heeft. De kraan schuift 8x hydraulisch uit, de jib nogmaals 6x hydraulisch. Met één manueel uitschuifdeel wordt een totale reikwijdte van ongeveer 33,5 meter bereikt. Aan de jib zien we een optionele zwaarlast haak waaraan 12 ton gehesen kan worden (de zwarte beugel die bij het scharnier hangt). De laadvloer is naar achteren uitschuifbaar.

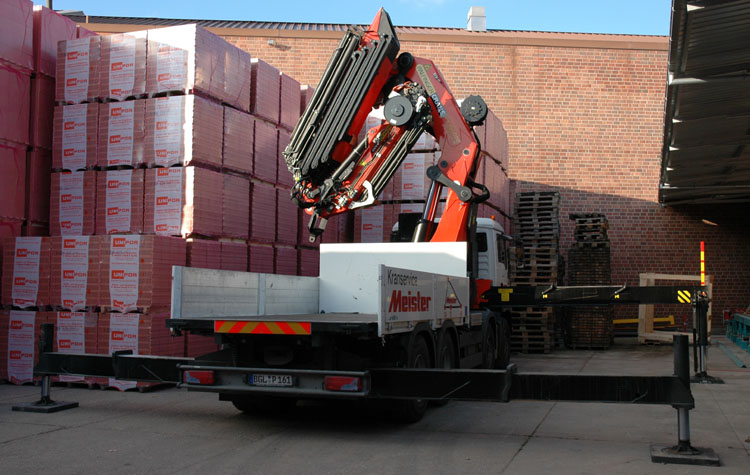

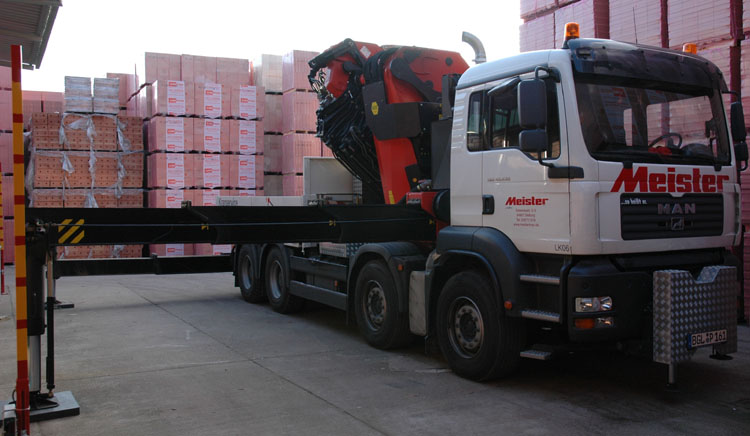

De kraan heeft 6 steunpoten, 2 bij de kraan, 2 achter aan het chassis en nog 2 aan de voorbumper. Het chassis is naar voren toe niet versterkt waardoor de poten aan de voorbumper maar een beperkte last op kunnen nemen.

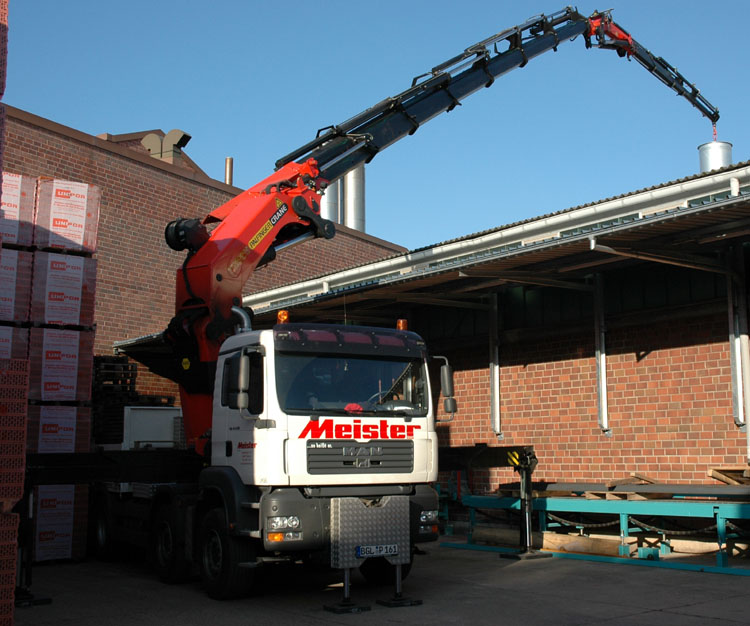

Hier wordt de kraan uitgevouwen. Op de kraan is een lier gemonteerd.

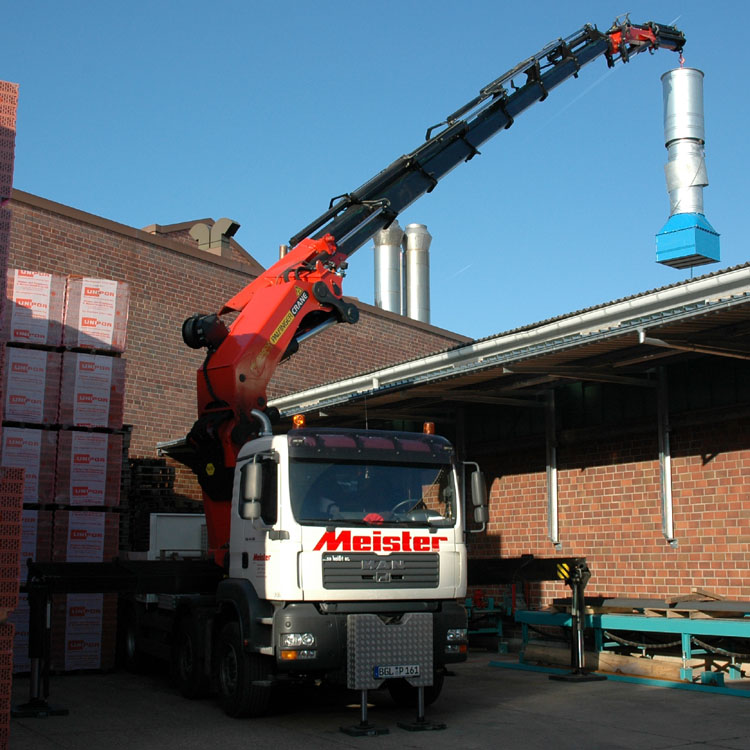

En het onderdeel hangt hier al aan de haak. De kraanmachinist loopt, hier niet zichtbaar, met zijn afstandsbediening op het dak van het gebouw. Zo kan hij de montage van het onderdeel goed in het oog houden.


Terug naar het: MAN overzicht / Palfinger overzicht
